Como escolher o instrumento correto para medir umidade e ponto de orvalho

O que é umidade? A umidade é simplesmente água em sua fase gasosa, apropriadamente chamada de vapor de água. Como o vapor de água é um gás, a maioria das leis comuns de gás se aplica a ele, incluindo a lei de Dalton de pressões parciais. A lei de Dalton diz que a pressão total de um gás é igual à soma das pressões parciais de cada um dos componentes gasosos: Ptotal = P1 + P2 + P3…

Se considerarmos ar, a equação significa que a pressão atmosférica total de 1.013 bar (14.7psia) é a soma das pressões parciais de nitrogênio, oxigênio, vapor d’água, argônio, dióxido de carbono e vários outros gases em quantidades residuais.

Definição de pressão de vapor de água

Pressão de vapor de água (Pw) é a pressão exercida pelo vapor d’água presente no ar ou no gás. A temperatura determina a pressão parcial máxima do vapor de água. Essa pressão máxima é conhecida como pressão de vapor de saturação (Pws).  Quanto maior a temperatura, maior a pressão de vapor de saturação e mais vapor de água o ar pode reter. Assim, o ar quente tem uma maior capacidade de vapor de água do que o ar frio.

Aprenda o básico e tire o máximo proveito de suas medições de umidade

Medição e controle de umidade são necessários em uma ampla variedade de aplicações industriais. Cada aplicação possui um conjunto diferente de requisitos para instrumentos de umidade, como faixa de medição necessária, tolerância a condições extremas de temperatura e pressão, capacidade de recuperação de condensação, capacidade de operar em ambientes perigosos e opções de instalação e calibração. Não existe um único dispositivo adequado para todas as necessidades. Na verdade, a gama de equipamentos disponíveis é bastante grande, variando tanto em custo quanto em qualidade.

Este artigo discute os seguintes tópicos para ajudar na seleção do instrumento de umidade correto:

• Diferentes parâmetros de umidade

• Condições ambientais que influenciam a escolha do instrumento de umidade

• Propriedades do sensor que influenciam a escolha do instrumento de umidade

• Diretrizes práticas para selecionar um instrumento de umidade

 Se a pressão de vapor de saturação for atingida no ar ou em uma mistura de gás, a introdução de vapor de água adicional requer que uma quantidade igual condense fora do gás como um líquido ou um sólido. Um gráfico psicrométrico mostra graficamente a relação entre a pressão de vapor de saturação e a temperatura. Além disso, as tabelas de pressão de vapor podem ser usadas para ver a pressão de vapor de saturação a qualquer temperatura, e há também vários programas de cálculo baseados em computador disponíveis.

Alguns instrumentos de medição de umidade permitem que um parâmetro de umidade individual seja escolhido, que pode ser seguido em uma exibição gráfica. Esta imagem mostra diferentes vistas da tela do medidor de umidade de mão e temperatura Vaisala HUMICAP HM70.

Efeito da pressão na Umidade

A lei de Dalton afirma que uma mudança na pressão total de um gás deve ter um efeito sobre as pressões parciais de todos os gases componentes, incluindo vapor de água. Se, por exemplo, a pressão total for duplicada, as pressões parciais de todos os gases componentes também serão duplicadas. Nos compressores de ar, um aumento de pressão “espreme” a água para fora do ar à medida que é comprimida.

Calculadoras de umidade também estão disponíveis para telefones celulares.

Isto acontece devido a pressão parcial de vapor de água (Pw) é ampliada, mas a pressão de vapor de saturação ainda é apenas uma função da temperatura. À medida que a pressão se acumula em um tanque receptor e Pw atinge Pws, a água se condensa em líquido e deve finalmente ser drenada do tanque.

Umidade Relativa

Ao pensar conceitualmente o vapor de água como um gás, é fácil definir a umidade relativa. A umidade relativa (UR) pode ser definida como a razão da pressão parcial de vapor de água(Pw) para a pressão de saturação de vapor de água (Pws) a uma temperatura particular: %UR = 100% × Pw / Pws A umidade relativa é fortemente dependente da temperatura, pois o denominador na definição (Pws) é uma função da temperatura. Por exemplo, em uma sala com uma UR de 50% e uma temperatura de 20 ° C, aumentar a temperatura da sala para 25 ° C diminuirá a UR para cerca de 37%, embora a pressão parcial do vapor de água continue sendo mesmo.
A pressão também mudará a umidade relativa. Por exemplo, se um processo for mantido a uma temperatura constante, a umidade relativa aumentará em um fator de dois se a pressão do processo for duplicada.

Temperatura de Ponto de Orvalho

Se um gás é resfriado e o vapor de água gasosa começa a condensar na fase líquida, a temperatura na qual ocorre a condensação é definida como a temperatura do ponto de orvalho (Td). A 100% UR, a temperatura ambiente é igual à temperatura do ponto de orvalho. Quanto mais negativo o ponto de orvalho for da temperatura ambiente, menor o risco de condensação e mais seco o ar.

O ponto de orvalho está diretamente correlacionado com a pressão de vapor de saturação (Pws). A pressão parcial do vapor de água associada a qualquer ponto de orvalho pode ser facilmente calculada. Ao contrário do UR, o ponto de orvalho não depende da temperatura, mas é afetado pela pressão.As aplicações típicas para medição do ponto de orvalho incluem vários processos de secagem, aplicações de ar seco e secagem por ar comprimido.

Ponto Congelado de Temperatura

Se a temperatura do ponto de orvalho estiver abaixo do ponto de congelamento – que é o caso em aplicações de gás seco – o termo ponto de geada (Tf) às vezes é usado para declarar explicitamente que a fase de condensação é gelo. O ponto de geada é sempre ligeiramente superior ao ponto de orvalho abaixo de 0 ° C, pois a pressão de saturação do vapor de água do gelo é diferente da da água. As pessoas também costumam se referir ao ponto de orvalho para valores abaixo de zero, mesmo que eles signifiquem um ponto de congelamento. Peça esclarecimentos se você não tiver certeza.

Partes Por Milhão

Peças unitárias por milhão (ppm) às vezes são usadas para baixos níveis de umidade. É a razão de vapor de água para gás seco ou gás total (úmido) e é expressa por volume / volume (ppmvol) ou massa/peso (ppmw). Partes por milhão (ppmvol) pode ser quantitativamente expresso da seguinte forma: ppmvol = [Pw /(P – Pws)] × 106 O parâmetro ppm é tipicamente usado quando se define o teor de vapor de água de gases puros secos e pressurizados.

Taxa de Mistura

A relação de mistura (x) é a relação entre a massa de vapor de água e a massa de gás seco. É adimensional, mas muitas vezes expresso em gramas por quilograma de ar seco. A taxa de mistura é usada principalmente em processos de secagem e aplicações HVAC para calcular o conteúdo de água quando o fluxo de massa de ar é conhecido.

Temperatura de Bulbo Umido

Tradicionalmente, a temperatura do bulbo úmido (Tw) é a temperatura indicada por um termômetro envolto em uma bainha de algodão úmido. O bulbo úmido e a temperatura ambiente podem ser usado em conjunto para calcular a umidade relativa ou o ponto de orvalho. Por exemplo, a temperatura do bulbo úmido é usada em aplicações de ar condicionado, onde é comparado com a temperatura de bulbo seco para determinar a capacidade de resfriamento de resfriadores evaporativos.

Umidade Absoluta

Umidade absoluta (a) refere-se à massa de água em um volume unitário de ar úmido a uma dada temperatura e pressão. Geralmente é expresso como gramas por metro cúbico de ar. A umidade absoluta é um parâmetro típico em aplicações de controle de processo e secagem.

 Atividade de Água

A atividade de água (aw) é semelhante à umidade relativa de equilíbrio e usa uma escala de 0 a 1, em vez de 0% a 100%.

Entalpia

Entalpia é a quantidade de energia necessária para levar um gás ao seu estado atual de um gás seco a 0 ° C. É usado em cálculos de ar condicionado.

 O Efeito das Condições Ambientais na Medição de Umidade
As condições ambientais podem ter um efeito significativo nas medições de umidade e ponto de orvalho. Considere os seguintes fatores ambientais para obter o melhor resultado de medição possível:

Selecione um Local de Medição Representativo

Sempre escolha o ponto de medição que é representativo do ambiente que está sendo medido, evitando pontos quentes ou frios. Um transmissor montado perto de uma porta, umidificador, fonte de calor ou entrada de ar condicionado estará sujeito a rápidas mudanças de umidade e pode parecer instável. Como a umidade relativa é fortemente dependente da temperatura, é É muito importante que o sensor de umidade esteja na mesma temperatura que o ar ou gás medido. Ao comparar as leituras de umidade de dois instrumentos diferentes, o equilíbrio térmico entre as unidades / sondas e o gás medido é particularmente crucial. Ao contrário da umidade relativa, a medição do ponto de orvalho é independente de temperatura. No entanto, ao medir o ponto de orvalho, as condições de pressão devem ser levadas em consideração.

Cuidado com as Diferenças de Temperatura

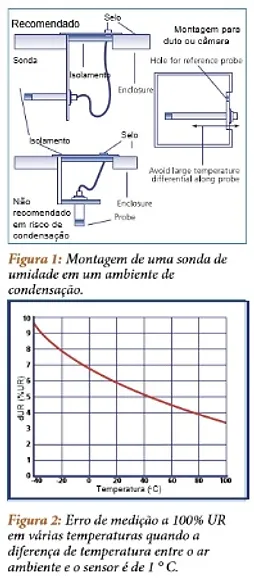

Ao montar uma sonda de umidade em um processo, evite a queda de temperatura ao longo do corpo da sonda. Quando há uma grande diferença de temperatura entre a sonda e o ambiente externo, toda a sonda deve ser montada dentro do processo e o ponto de entrada do cabo deve ser isolado. Quando houver risco de condensação, a sonda deve ser montada horizontalmente para evitar que a água escorra pela sonda / cabo e sature o filtro (ver figura 1). Certifique-se de que o ar seja permitido fluir ao redor do sensor. O fluxo de ar livre garante que o sensor em equilíbrio com a temperatura do processo. A 20 ° C e 50% UR, a diferença de 1 ° C entre o sensor e a zona de medição causará um erro de 3% de UR. A 100% UR o erro é 6% UR (ver figura 2).



O Efeito das Condições Ambientais na Medição de Umidade

As condições ambientais podem ter um efeito significativo nas medições de umidade e ponto de orvalho. Considere os seguintes fatores ambientais para obter o melhor resultado de medição possível:

Selecione um Local de Medição Representativo

Sempre escolha o ponto de medição que é representativo do ambiente que está sendo medido, evitando pontos quentes ou frios. Um transmissor montado perto de uma porta, umidificador, fonte de calor ou entrada de ar condicionado estará sujeito a rápidas mudanças de umidade e pode parecer instável. Como a umidade relativa é fortemente dependente da temperatura, é É muito importante que o sensor de umidade esteja na mesma temperatura que oar ou gás medido. Ao comparar as leituras de umidade de dois instrumentos diferentes, o equilíbrio térmico entre as unidades / sondas e o gás medido é particularmente crucial. Ao contrário da umidade relativa, a medição do ponto de orvalho é independente de temperatura. No entanto, ao medir o ponto de orvalho, as condições de pressão devem ser levadas em consideração

Cuidado com as Diferenças de Temperatura

Ao montar uma sonda de umidade em um processo, evite a queda de temperatura ao longo do corpo da sonda. Quando há uma grande diferença de temperatura entre a sonda e o ambiente externo, toda a sonda deve ser montada dentro do processo e o ponto de entrada do cabo deve ser isolado. Quando houver risco de condensação, a sonda deve ser montada horizontalmente para evitar que a água escorra pela sonda / cabo e sature o filtro (ver figura 1). Certifique-se de que o ar seja permitido fluir ao redor do sensor. O fluxo de ar livre garante que o sensor em equilíbrio com a temperatura do processo. A 20 ° C e 50% UR, a diferença de 1 ° C entre o sensor e a zona de medição causará um erro de 3% de UR. A 100% UR o erro é 6% UR (ver figura 2).

 O Instrumento Correto para Alta Umidade

Ambientes com> 90% de UR são definidos aqui como ambientes de alta umidade. A 90% de umidade relativa, uma diferença de 2 ° C pode causar condensação de água no sensor, que em um espaço não ventilado pode levar horas para secar. Os sensores de umidade da Vaisala se recuperam da condensação. No entanto, se a água condensada está contaminada, a precisão do instrumento pode ser afetada devido a depósitos no sensor, especialmente depósitos de sal. Até a vida de o sensor pode ser encurtado. Em aplicações com alta umidade, onde a condensação pode ocorrer, deve ser usada uma sonda de cabeça do sensor aquecida, como o Transmissor de Umidade e Temperatura Vaisala HUMICAP® HMT337.

O Instrumento Correto para Baixa Umidade

Ambientes com <10% de umidade relativa são definidos aqui como ambientes de baixa umidade. Em baixas temperaturas, a precisão da calibração de instrumentos medindo a umidade relativa pode não ser adequada. Em vez disso, medir o ponto de orvalho fornecerá uma boa indicação de umidade. Por exemplo, os produtos Vaisala DRYCAP® são projetados para medir o ponto de orvalho. Se um secador falhar em um sistema de ar comprimido, a condensação de água poderá aparecer e o instrumento precisará ser recuperado. Muitos sensores de ponto de orvalho são danificados ou destruídos em tais situações, mas os sensores de ponto de orvalho Vaisala DRYCAP® resistem a alta umidade – e até mesmo a picos de água.

O Instrumento Correto para Condições Extremas de Temperatura e Pressão

A exposição contínua a temperaturas extremas pode afetar o sensor e sonda ao longo do tempo. Por isso, é muito importante selecionar um produto adequado para ambientes exigentes. Em temperaturas acima 60 ° C, a eletrônica do transmissor deve ser montada fora do processo e somente uma sonda de alta temperatura adequada deve ser inserida no ambiente de alta temperatura. Além disso, em compensação de temperatura é necessária para minimizar os erros causados por grandes temperaturas balanços ou operação em temperaturas extremas. Ao medir a umidade em processos que operam em torno da pressão ambiente, um pequeno vazamento pode ser tolerável e pode ser reduzido pela vedação ao redor da sonda ou do cabo.
No entanto, quando o processo precisa ser isolado, ou quando há uma grande diferença de pressão entre o processo e o ambiente externo, uma cabeça de sonda vedada com montagem apropriada deve ser usada. Vazamentos de pressão no ponto de entrada alteram a umidade local e resultam em falsas leituras.

Em muitas aplicações, é aconselhável isolar a sonda do processo com uma válvula de esfera para permitir a remoção da sonda para manutenção sem desligar o processo (ver figura 3).

Quando é Necessário um Sistema de Amostragem para Medição do Ponto de Orvalho?

Sempre que possível, a sonda deve ser montada no processo real para obter as medições mais precisas e um tempo de resposta rápido. No entanto, instalações diretas nem sempre são viáveis. Em tais situações, as células de amostra instaladas em linha fornecem um ponto de entrada para uma sonda de medição adequada. Observe que os sistemas externos de amostragem não devem ser usados para medir a umidade relativa, porque a mudança na temperatura afetará a medição. Os sistemas de amostragem podem ser usados com sondas de ponto de orvalho. Ao medir o ponto de orvalho, os sistemas de amostragem são normalmente usados para reduzir a temperatura do gás de processo, para proteger a sonda contra contaminação por partículas ou para facilitar a conexão e a desconexão do instrumento sem reduzir o processo. A configuração de amostragem de ponto de orvalho mais simples consiste em um transmissor de ponto de orvalho conectado a uma célula de amostragem. A Vaisala possui vários modelos adequados para as aplicações e necessidades de amostragem mais comuns. Por exemplo, a célula de amostragem fácil de instalar DSC74 foi projetada para as condições de fluxo e pressão em aplicações de ar comprimido. Em condições exigentes do processo, os sistemas de amostragem devem ser projetados com cuidado. Como o ponto de orvalho depende da pressão, um medidor de vazão, medidor de pressão, tubulação especial não porosa, filtros e bomba podem ser necessários. Como exemplo, um fluxograma mostrando o Sistema Portátil de Amostragem DYS70A Vaisala DRYCAP® para DM70 é mostrado na figura 4.

Em um sistema pressurizado, uma bomba de amostra não é necessária, pois a pressão do processo induz um fluxo grande o suficiente para a célula de amostragem.
Ao medir o ponto de orvalho com um sistema de amostragem, o aquecimento por traços deve ser usado quando a temperatura ambiente em torno do bobina ou tubo de conexão está dentro 10 ° C da temperatura do ponto de orvalho. Isso evita a condensação na tubulação que conecta o instrumento do ponto de orvalho ao processo.

Ambientes Perigosos

Somente produtos com certificação apropriada podem ser usados em áreas potencialmente explosivas. Por exemplo, na Europa, os produtos devem estar em conformidade com a diretiva ATEX100a, que é obrigatória desde 2003. Os produtos intrinsecamente seguros são projetados de tal maneira que, mesmo em caso de falha, não geram energia suficiente para inflamar certas classes de gás. A fiação do produto intrinsecamente seguro para a área segura deve ser isolada através de uma barreira de segurança. Por exemplo, a série Vaisala HMT360 de transmissores de umidade intrinsecamente seguros foi especialmente projetada para uso em ambientes perigosos.
Impacto e Vibração

Quando a sonda estiver sujeita a choques ou vibrações excessivas, a escolha da sonda, o método de amostragem e o local de instalação precisam de ser considerados cuidadosamente.

O que Faz Sensor de Umidade ser Bom?

O desempenho do sensor de umidade é um fator crítico para a qualidade geral da medição de umidade. Considere a importância das seguintes propriedades do sensor:

Rápido Tempo de Resposta

O tempo de resposta do sensor é a velocidade de resposta quando o sensor é submetido a uma mudança de degrau na umidade. Além do sensor, fatores como temperatura, fluxo de ar e tipo de filtro têm efeito no tempo de resposta. Um filtro bloqueado dará uma resposta mais lenta.

 Ótima Faixa de Medição

A escolha do sensor de umidade depende da aplicação e da temperatura de operação, especialmente nos extremos de umidade. A maioria dos sensores de umidade da Vaisala funciona em toda a faixa de 0 a 100% de umidade relativa. Os sensores Vaisala HUMICAP® são a escolha ideal para aplicações com umidade relativa em torno de 10 a 100% UR, enquanto os sensores DRYCAP® são projetados para medições em baixa umidade em torno de 0–10% de UR.

Boa Tolerância Química

Produtos químicos agressivos podem danificar ou contaminar os sensores. O fabricante do instrumento deve conhecer os efeitos de vários produtos químicos em seus sensores e ser capaz de dar conselhos relacionados a concentrações químicas aceitáveis.

Alta Exatidão

Precisão como termo é bem estabelecida, mas difícil de definir. Cada passo na cadeia de calibração -do padrão primário em um laboratório de calibração internacionalmente reconhecido, ao produto real. fabricado e a medição no local – introduz ao erro de medição. A soma desses erros potenciais é a incerteza da medição. Ao selecionar um sensor de umidade, considere os seguintes fatores associados à precisão:
•Linearidade sobre a faixa de trabalho

•Histerese e repetibilidade

•Estabilidade por um período de tempo

•Dependência de temperatura do sensor

Durante a fabricação, os produtos Vaisala são comparados e ajustados de acordo com os padrões de fábrica diretamente rastreável a padrões internacionalmente reconhecidos. A cadeia de calibração é detalhada nos certificados fornecidos com a maioria dos produtos Vaisala.

O Instrumento de Umidade Certo para o Trabalho

Não importa qual a aplicação, a faixa total de temperatura do gás e os níveis esperados de vapor de água devem ser conhecidos para decidir os parâmetros ideais de umidade e o instrumento ideal para o meio ambiente. A pressão do processo também deve ser conhecida ao medir a umidade dentro do processo. Além disso, deve-se decidir se a medição deve ser feita na pressão do processo ou em alguma outra pressão. Para outros gases que não o ar, a composição do gás deve ser conhecida. Os termos sonda, transmissor e sensor descrevem produtos que medem a umidade. A sonda é a parte do produto que contém o sensor de umidade. A sonda pode estar rigidamente ligada ao transmissor ou conectado com um cabo flexível. O transmissor fornece o sinal de saída.A Vaisala projeta e fabrica ampla gama de produtos para medição de umidade relativa, temperatura,e ponto de orvalho baseado nos sensores HUMICAP® e DRYCAP®. Todos os instrumentos de umidade da Vaisala.

Compensação de temperatura integrada para minimizar os erros causados por variações de temperatura e operação em temperaturas extremas. Muitos dos produtos incluem cálculos internos para outros parâmetros de umidade.

Proteja o Sensor e a Eletrônica com o Filtro Correto

Além de filtrar o sensor de qualquer campo eletromagnético perdido, o filtro protege o sensor contra poeira, sujeira e estresse mecânico. Um filtro de membrana ou rede é uma boa alternativa para a maioria das aplicações. Em temperaturas acima de 80 ° C, em alta pressão, ou em ar em movimento rápido até 75 m / s, um filtro sinterizado deve ser usado. Um invólucro de proteção adequado protege a eletrônica do instrumento de poeira, sujeira e umidade excessiva. Um gabinete com classificação IP65 ou NEMA 4 oferece boa proteção contra poeira e água pulverizada. Os pontos de entrada do cabo precisam ser vedados durante a instalação. Ao usar o instrumento do lado de fora, ele deve ser montado em um escudo de radiação ou tela de Stevenson para evitar que a radiação solar ou extremos de tempo afetem a medição.

O Instrumento deve Tolerar a Condensação?

Fazer medições de umidade de boa qualidade em condições de quase condensação é muito desafiador. A tecnologia de sonda aquecida garante medições confiáveis ao medir a umidade relativa perto ao ponto de saturação. O nível de umidade da sonda aquecida fica sempre abaixo do nível do ambiente, onde ocorre a condensação.

 O Instrumento deve Suportar a Exposição a Produtos Químicos?

Um recurso de purga química ajuda a manter a precisão da medição em ambientes com alta concentração de produtos químicos ou agentes de limpeza. A purga química aquece o sensor em intervalos regulares para remover produtos químicos que podem ter se acumulado ao longo do tempo.

A Importância da Compatibilidade Eletromagnética (EMC)

Existem muitos padrões que definem a capacidade dos produtos em resistir a interferências elétricas externas.

Além disso, o produto não deve gerar emissões que possam causar interferência em equipamentos sensíveis. Aplicações industriais têm requisitos de EMC mais exigentes instalações de AVAC – a marcação CE utilizada na Europa garante a conformidade.

 Considere a Fiação e Aterramento

Exceto pelos cabos curtos, recomenda-se um cabo blindado. Proximidade de cabos de alta tensão ou fontes de RF deve ser evitada. É recomendável aterrar a tela do cabo de conexão em um ponto comum e evitar múltiplos pontos de aterramento. O isolamento galvânico também está disponível em alguns produtos da Vaisala.

Qual alimentação e Sinais de Saída são Necessários?

A maioria dos instrumentos de medição é alimentada usando uma fonte de baixa voltagem. Se uma fonte CA de baixa tensão for usada, uma alimentação isolada é recomendada para cada transmissor para evitar loops de terra ou interferência de uma carga indutiva. Os instrumentos de saída analógica geralmente têm uma opção para as saídas de tensão e corrente. A escolha depende no comprimento do caminho do sinal e no equipamento de interface. Alguns produtos têm uma conexão de energia de loop de 4 a 20 mA, que é um sistema de dois fios em que a corrente do sinal de saída é medida na linha de suprimento. Além das saídas analógicas, alguns produtos da Vaisala apresentam comunicação digital via interfaces RS-232, RS-485 ou LAN / WLAN. Protocolos comerciais selecionados (Modbus, BACnet) também estão disponíveis.

Considere a Calibração Antes da Compra

Normalmente, os instrumentos precisam ser calibrados a cada ano ou a cada dois anos. Os requisitos de calibração dependem da aplicação e da estabilidade do instrumento, com grandes variações na facilidade de realizar a verificação de campo e a calibração. Alguns instrumentos precisam ser enviados para um laboratório para calibração, por exemplo. Entender as necessidades de calibração é, portanto, uma parte importante da seleção de instrumentos.

Frequência de Calibração

Um certificado de calibração individual para um instrumento específico indica a precisão e a linearidade no momento
de calibração. No entanto, isso não reflete a estabilidade do instrumento a longo prazo. A calibração em intervalos de rotina é essencial para entender a estabilidade a longo prazo do instrumento. A frequência de calibração depende do ambiente operacional. Uma regra básica para os instrumentos Vaisala é que a calibração anual é suficiente para os produtos HUMICAP®, enquanto na maioria das aplicações um intervalo de calibração de dois anos é adequado para os produtos DRYCAP®. Ao medir em ambientes com alta umidade constante (> 85% UR), alta temperatura (> 120 ° C) ou quimicamente agressivas, podem ser necessárias verificações mais freqüentes.

Calibração de Instrumento de Umidade

Na calibração, a leitura de umidade de um instrumento é comparada com uma referência portátil. A referência deve ser calibrada regularmente e fornecida com um certificado válido. Ao selecionar um dos muitos métodos de calibração, o tempo, o custo, os requisitos técnicos, a experiência e as necessidades exclusivas da organização devem ser equilibrados. Os medidores portáteis e os produtos que podem ser removidos da instalação podem ser calibrados em um laboratório aprovado ou devolvidos ao fornecedor do instrumento para calibração. A Vaisala possui quatro Centros de Serviços em todo o mundo disponíveis para calibração. Instrumentos instalados em processos que operam dentro de limites estreitos podem ser calibrados usando calibração de um ponto no local que pode ser realizada sem desconectar o instrumento. A calibração de um ponto também pode ser usada para identificar a necessidade de mais calibração e ajuste. Alguns portáteis como o de umidade manual Vaisala HUMICAP® e o medidor de temperatura HM70 ou o medidor de ponto de referência portátil Vaisala DRYCAP® DM70 podem ser conectados diretamente ao produto instalado e as leituras comparadas àquelas no visor do medidor portátil. Em ambientes com grandes variações de umidade, recomenda-se a calibração multipontos. Calibrações de dois ou três pontos.

Pode ser realizado no campo com a ajuda de equipamentos de geração de umidade, desde que o ambiente local esteja em uma temperatura estável. A vantagem da calibração multiponto em comparação com a calibração de um ponto é a maior precisão em toda a faixa de medição. Vários níveis de umidade podem ser criados com o Calibrador de umidade Vaisala HMK15, por exemplo.

Calibração de Instrumentos de Ponto de Orvalho

É uma tarefa exigente realizar calibrações de alta qualidade em instrumentos com baixo ponto de orvalho. Por esse motivo, a Vaisala não recomenda os clientes executam calibrações em produtos Vaisala DRYCAP®. Em vez disso, eles devem ser calibrados em laboratórios profissionais de calibração, como os Centros de Serviço Vaisala. No entanto, é possível realizar uma verificação de campo em um instrumento de ponto de orvalho para identificar se o ajuste é necessário, usando o Medidor de ponto de condensação manual DM70 Vaisala DRYCAP®. Para saber mais sobre os instrumentos de umidade da Vaisala.

Fonte: Rigor Automação
